工业自动化系统

一、系统概述
    工业监控系统是在原控制系统基础上的改造。它由现场总线模块、工控机、工控软件、100兆快速以太网及10台客户PC机组成。它实现并完善了从进水格栅到****等工艺各级控制 设备集中监视和控制功能。
该系统现场泵、阀等设备现场信号直接采集进入PLC/采集卡/DDC，通过PLC/采集卡/DDC完成设备的手动及自动程序运行及本地、远程控制。PLC/采集卡/DDC上安装通讯模板，通过总线、TCP/IP协议与中控室的监控工控机相连。现场设备控制状态及数据通过网送到工控软件进行显示、存储，并完成报警及报表打印等管理功能。中控室操作人员通过操作员终端了解设备运行状况、能耗等数据统计及工厂处理情况，下达调度指令，并可直接控制现场设备。工控机和办公室计算机通过100兆快速以太网连接，组成小型企业内部局域网。办公室管理人员利用办公室计算机的标准网络浏览器IE5.0联接软件，并可根据权限监视全厂运行情况和控制现场设备。现场摄像头的活动视频图像集成在中控室监控系统内，并利用活动视频图像的网络传输技术，将图像传送到办公室管理人员计算机上。
二、方案分类

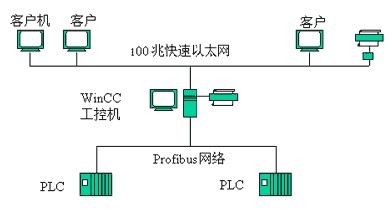

三、系统结构

四、控制模式
1.远程控制
    当控制柜上方式选择开关被切换到远程控制后，操作人员可选择自动或手动控制方式。在自动方式下，PLC/采集卡/DDC按联动、联锁各种逻辑关系控制设备的启动停止。中控室操作人员可根据现场情况向下发出调度控制指令，调整设备运行状态达到工艺要求。中控室操作人员也可以选择远程手动方式，直接手动控制单个现场设备。
2.就地控制
    就地控制级别高于远程控制。当控制柜上方式选择开关被切换到就地自动控制，控制中心的调度控制指令被封锁，设备在PLC/采集卡/DDC的控制下自动运行。在就地手动方式下，现场操作人员通过控制柜上手动按钮启动停止设备，控制柜提供基本控制联锁。
五、系统功能
1.显示功能
    监控系统以图形或图像的方式形象显示工艺流程、各设备状态以及厂区概貌、工艺布置图。通过I/O输入输出域、棒图、曲线、数据表格等方式监视液位、流量等监控点。视频摄像头的图像集成到监控画面成为一个整体。并通过标准IE浏览器在客户机上浏览监控画面，降低工程造价。系统还提供了操作提示，误操作自动封锁等功能。画面切换速度小于3秒。
2.报警功能
    系统自动进行报警和事件处理。当报警发生时，如液位超高或风机超温，系统可快速检测并通过画面状态变化提示，并显示、打印相应报警文本，同时发出声音报警提醒监控人员注意。报警到达时间、确认时间及排除时间、报警值、限位值、当前操作员等相应信息自动进入存档。报警到达以及报警确认但未排除，采用两种声音提示。报警可手动消音。报警信息存储半年，以便进行故障分析和查讯。操作事件等状态变化也自动进行存储归档。
3.数据归档
    流量、污水处理量、耗电量、电量等数值按定义周期自动进行存储。存储的数据可按曲线或数据列表的方式进行显示。并提供历史数据查询、ZOOM显示、观察线、在线关闭打开曲线、在线调整时间范围、在线修整显示模式等功能。存储数据保存12个月。
4.报表功能
    报表打印可按定义时间自动进行。也可通过按钮人工打印。事故报警可随时打印，并可根据需要将最近1000条或30天的归档全部输出。月报数据自动累计计算并打印到月报报表上。报表文件在打印的同时自动在硬盘上存储，以便重新输出。存储的报表可在系统中打开浏览。
5.用户管理
    操作人员操作设备必需进行登录。根据不同操作人员的级别，系统自动判断封锁操作人员所能进行的操作。当报警发生时，当前操作员被记录存档。当客户机用户使用IE浏览时，系统根据用户名和密码显示和控制屏幕上的画面及操作。无权限的用户只能浏览画面，不能修改参数机设备控制。
