楼宇自控系统

楼宇自控系统概念
    楼宇自控系统（BAS）是近年开发并逐步推行的一项高科技楼宇管理系统，包括先进的硬件系统设备及优化的软件管理思维，建筑设备自动化系统(简称BAS)是现代计算机技术,现代通信技术和现代控制技术的结合,是智能建筑的主要系统,也是智能建筑的重要标志.建筑物自动化系统(BAS)的含义是将建筑物(或建筑群)内的电力、照明、空调、给排水、防灾、保安、广播、通讯等设备以集中监视与管理为目的,构成的一个综合系统。一般的是集散型系统,即分散控制与集中监视、管理的计算机局域网。目的是使建筑物成为具有良好工作与生活环境、设备高效运行、整体节能效高、安全的场所。

楼宇自控范围
    楼宇自控作为智能建筑的重要组成部分，楼宇自控系统主要包括以下系统：冷热源系统、空调（新风）系统、送排风系统、、通风空调、给排水系统、电梯系统、照明系统、电力配电房变配电系统、消防系统的设备监视、控制等。
楼宇自控组成

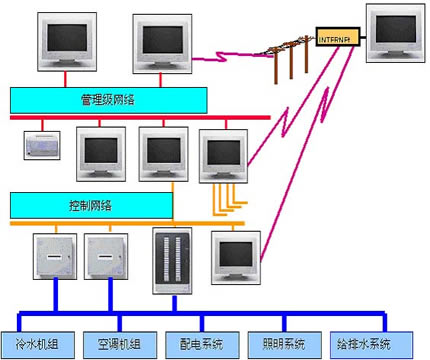

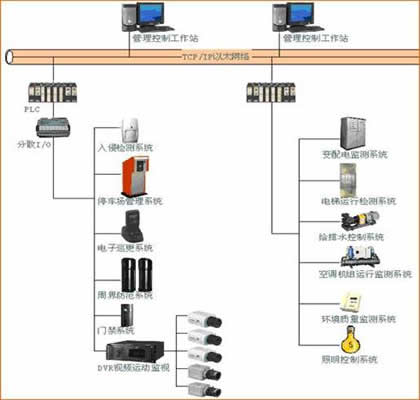

    （1）楼宇自控系统的组成:

    -中央控制站(图形中心)

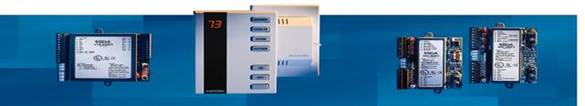

    -现杨DDC控制器
    -大型模块化控制器
    -中、小型控制器
    -分布式点类型块

    （2）现场设备

    (包括风道温度,湿度,水温.压力.流量传感器,压差开关,风阀.水阀执行器等)

楼宇自控功能特点
（1）对建筑设备实现
- 以最优控制为中心的过程控制自动化;
-以运行状态监视和积算为中心的设备管理自动化;
-以安全状态监视和灾害控制为中心的防灾自动化;
-以节能运行为中心的能量管理自动化。
（2）楼宇自控系统的功能：
-满足舒适性要求
-有效节约能源，降低运行成本
-大量节省劳动力
-延长设备使用寿命
-节省资本投入
-保障建筑物与人身安全
-具有灵活性.兼容性.集成性.开放性
-支持结构化综合布线

楼宇自控系统工作原理
冷冻机房设备监控
冷热源由冷水机组及热交换器提供。风冷热泵机组由若干台机组和循环泵组成。
对供水和回水总管之间的压差监测，并根据设定压差调节旁通阀开度；
监测水泵的运行状态，控制水泵的启停，并在故障发生时报警；
监测机组的运行状态，控制机组的启停，并在故障发生时报警；
冷冻/却水隔离阀控制

送排风系统的设备监控 　
本系统对楼内的对分布于大楼各处的风机的运行状态进行监控，对风机运行过程中出现的故障及时报警并可以控制风机的启/停。具体监控对象如下监测其运行状态、手自动状态，控制其启停；
给排水系统的设备监控
本系统的给排水设备包括生活给水系统，楼宇自控系统能实现以下功能：
生活水泵运行状态监视，手自动状态，控制其启停；
生活水箱液位超高检测

1、电梯系统的监测
    本楼宇自控系统能对电梯的故障进行报警。
自动扶梯监测故障报警
2、照明系统的监视与控制
    照明设计根据大楼情况可以设计多个回路,每个回路可以分别进行控制,也可以集中控制。
上述所有控制回路，系统软件均可具有实时记录、照明时间，范围设定、报警管理、历史纪录、菜单式或图形化编程等功能，系统可方便、灵活地设定控制组别，并有故障自检功能。

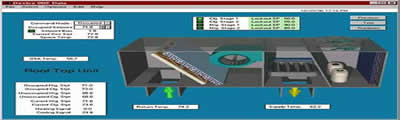

3、空调系统的监测
    检测风机手自动状态
当机组处于楼宇自控系统控制时，可控制风机的启停。
监测送风机压差状态、表冷气防冻报警
在送风风管内设置温/湿度传感器监测送风温/湿度。
启动顺序：开新风阀→启动风机→调节水阀开度。
停机顺序：停止风机运行→关闭新风门→关闭调节水阀。
新/回风门控制、水阀控制、启停控制、手/自动状态
4、变配电系统的设备监视
    为保证变配电设备的运行正常，本系统采用智能化电力仪表可对以下综合参数监测：
变压器风机状态
高压进线的电压、电流
低压回路的主开关电压、电流、功率因数
低压母联状态检测
