导读：详细介绍了基于TRUEC2技术非隔离BUCK拓扑，来实现18W极高精度日光灯LED恒流控制。试验证明，全闭环TRUEC2技术实时检测真实输出电流，免受输入电压、外部电感影响，突破性地提高了LED输出电流的精度。集成MOSFET,简化外围线路；控制方式免受电感影响。
OFweek半导体照明网讯 进入2013年，我们切身感受到了LED行业发展的阵阵暖意。目前有好几个趋势正在推动LED照明市场的发展。首先是高亮度LED效率的不断提升和高效率高可靠性恒流LED驱动电源的不断涌现，其次是立法禁止白炽灯照明和CFL节能灯的逐步淡出（它含有对环境有害的水银）。这些因素综合起来正使得LED照明成为一个长期的发展趋势。更重要的是，低成本（包括LED灯珠、散热系统和LED驱动器）是消费者广泛采用LED通用照明的原始推动力。除了节能减排的重大使命以外，LED相比于其他光源更可控的特点使其可能革命性的丰富人们的用光环境，提供许多新颖的光影世界。而实现这些应用最为关键的环节就是驱动：LED光源的大脑。更小体积、更少元件、更低成本、更强大，这些是市场对LED驱动电源的“苛刻”要求。
这种极简线路18WLED灯管驱动方案，尺寸小于一枚一元硬币，成本是目前市场主流方案的一半左右，是顺应这种“苛刻”要求而生的。简单即完美的哲学在这种方案里发挥得淋漓尽致。
第三代非隔离LED恒流控制技术闭环算法TRUEC2简介
针对LED照明负载特点，目前非隔离式的恒流驱动电源的拓扑结构基本上是BUCK降压结构。非隔离LED恒流控制技术的发展分为三代，从最初的固定频率模式，到后来的固定关断时间模式，严格说都不是真正的闭环恒流，一直发展到今天，所使用的是第三代非隔离控制技术闭环算法，称为TRUEC2的控制策略。上海占空比半导体公司的DU8618芯片，基于TRUEC2驱动技术，对于各种外围元件不敏感，这就在提高可靠性和精度的同时，降低了整体方案的成本。

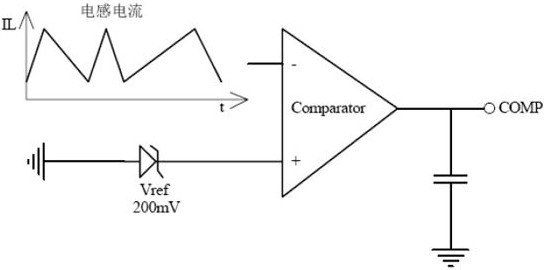

所谓的闭环，即真正检测输出电流值，以此为标准来发出PWM信号。所谓开环，不以检测到的输出电流值来做发出PWM信号的参考。从电路拓扑上，二者没有区别，都是非隔离的BUCK降压拓扑。但是在芯片内部有两个基准，一个是峰值基准，一个是平均值基准。芯片检测到电感电流信号，做专利技术处理，如图TRUEC2部分做积分处理及峰值控制。这样，就检测到了电感电流的平均值，也就是输出电流的平均值。芯片针对检测到的值，控制输出占空比，实现了闭环控制。这种控制结构，使得线路极为简单，由于闭环控制电流，相比于开环方式，此线路短路亦恒流。这在生产应用中是非常重要的，这相当于大大降低了系统发生故障的风险。使得这种方案不仅在性能上有了质的飞跃，在可靠性上也大大提高。DU8618集成了1A的高压MOSFET,又将简化线路做到了极致，通过低电流、高电压的设计，降低损耗，让1AMOSFET集成封装于小体积的SOP8中，可以胜任所有18W以内的非隔离LED驱动需求。

DU8618集成开关简化线路实现全闭环18WLED日光灯恒流控制
DU8618是基于TRUEC2技术，专门用于18WLED非隔离日光灯驱动的芯片。
基本电参数要求如下：
输入电压范围：180~265VAC/50Hz典型效率：>95%
输出电压范围：60~180VDC输出电流：90mA
标称输出功率：18W
上文介绍的先进的控制方式是实现更高的功率密度的根本原因。实际意义并不仅仅是提高了功率密度。技术进步所带来的还包括：线路更简单、成本降低、恒流精度更高。95%的效率高于市场大部分方案，小电流、高电压的设计思路是实现如此高效率的关键。
